Eigene Retro Systeme: PC & C64 - Hardware Übersicht

Seit meinem ersten PC (Anfang der 1990er Jahre) wurde eine beeindruckende Vielfalt an PC-Generationen durchlebt.
Von den bescheidenen Anfängen mit einem 286er-Prozessor und einem Bernsteinmonitor bis hin zu einem modernen Ryzen-System.

Nicht alle meine Systeme haben die Zeiten überdauert und sind funktionsfähig geblieben. In der folgenden Liste finden sich daher nur diejenigen PC-Systeme, die im Laufe der Jahre einsatzbereit geblieben sind und immer noch verwendet werden können. Dazu gehören Systeme ab dem 486er-Prozessor sowie die unvergesslichen C64-Systeme.


logo-peacock-aniDen Anfang macht ein originales Peacock 486 DX2/66 System in einem klassischen Desktopgehäuse, wie er Anfang der 1990er Jahre oft anzutreffen war.
Die 500MB Festplatte wurde durch eine SD-Karte ersetzt und der vorhandene SIMM-RAM wurde durch 32 MB FPM RAM aufgerüstet.
486 DX2-66 Peacock Komponenten
Gehäuse
logo-peacock

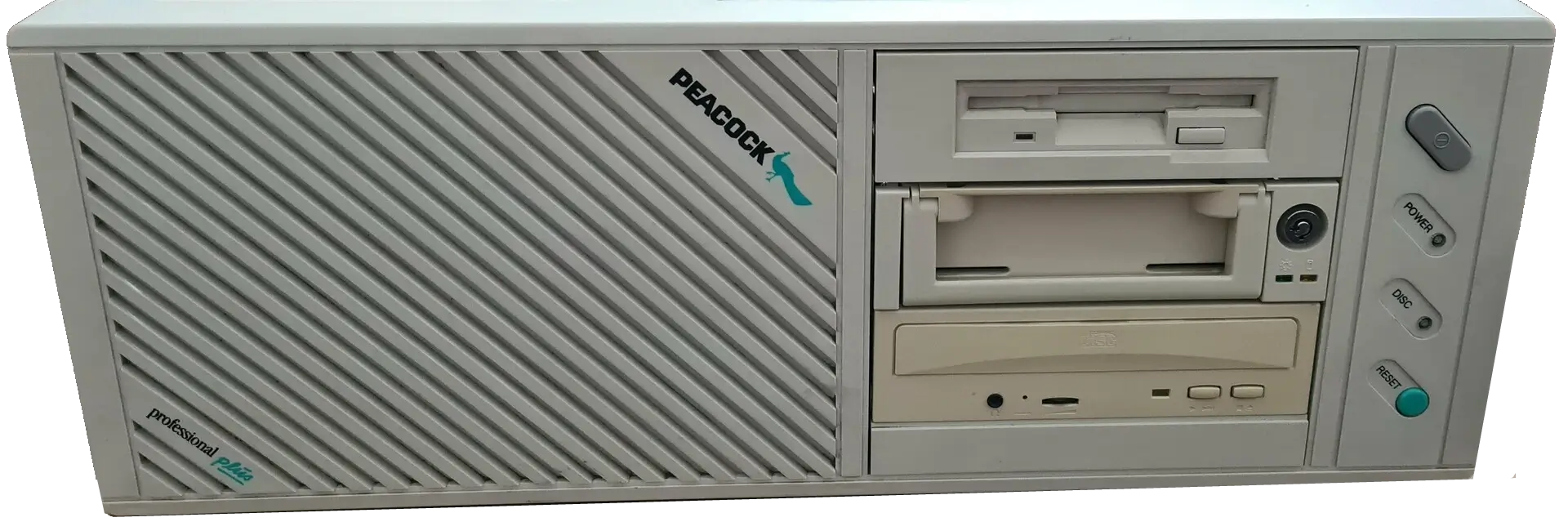

AT Desktop, Peacock "professional plus" mit Push-Button

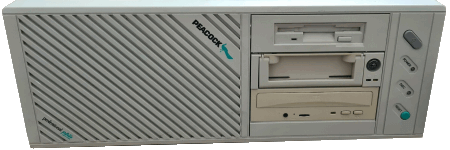

peacock-front-klein

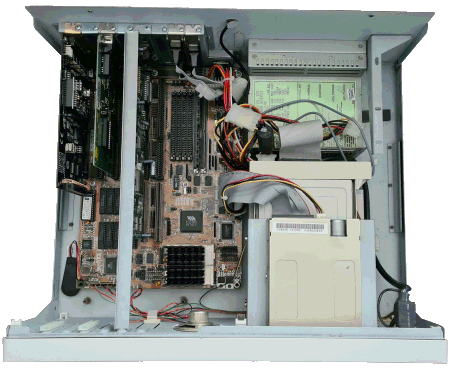

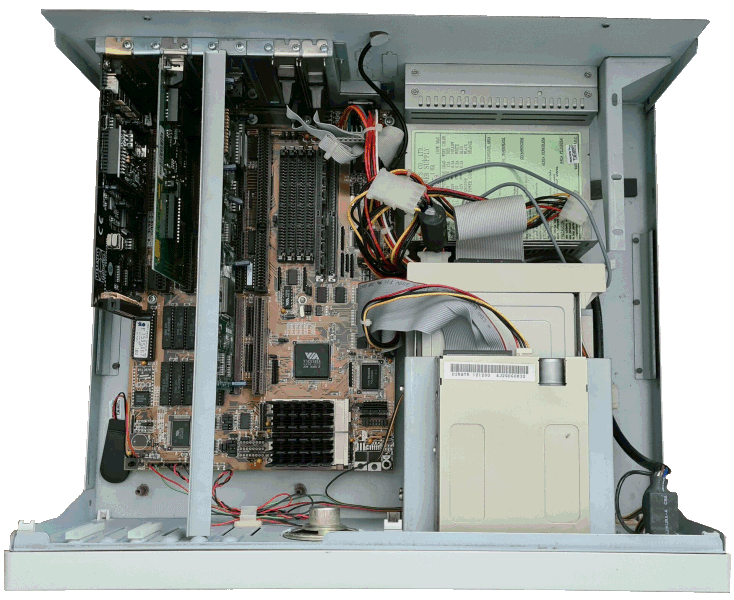

Innenansicht
logo-fic
logo-terratec
logo-msdos
peacock-top-klein
Mainboard FIC 486 GIO-VP (VIA VT82C486A Chipsatz), BIOS: 3.15GN (06.05.1994)
CPU Intel i486 DX2-66 mit 66 Mhz interner Taktfrequenz (33 Mhz externe Taktfrequenz)
RAM 32 MB PS/2 FPM (2x16 MB Mitsubishi Single Sided RAM, 60ns, non-Parity, 4Mx32, 72-Pin, 5V, MH4M32DNYJ-6)
Grafikkarte Vesa Local Bus: STB Lightspeed 50/50 (Rev. B) (Tseng ET4000/W32p) mit 2 MB VRAM, VESA 1.2
Soundkarte Terratec 16/96 Gold (ESS AudioDrive ES1868F) Soundkarte + Dreamblaster X2GS Wavetable
Netzwerkkarte 3COM Etherlink III 3C509B 10 Mbit RJ45 (inkl. XT-IDE im Boot-ROM)
Festplatte 32 GB SD-Karte partitioniert @3 GB FAT32 an "Sintechi SD -> IDE Adapter" (mit XT-IDE) im Wechselrahmen
CD-Laufwerk Goldstar/LG GCD-R540B Quad-Speed (600 KB/s, PIO Mode 2, 256 KB Cache)
3,5'' Laufwerk Mitsumi D359T5
Netzteil SYN Electronics SYS4006H - 1 (G), 150W
Betriebssystem Windows 95 / DOS 7.1 mit FAT32
Anschlüsse COM1 + COM2 + LPT + DIN (Tastatur) + GamePort
Sonstiges KVM mit Cherry G80-3000_SADE Tastatur und PS2TOSERIAL-Adapter für "Microsoft IntelliMouse Optical 1.1A" Maus, Tonnenakku ersetzt durch Knopfzellenhalter am externen Dupont Batterieanschluss (J13)
Original Handbücher von Peacock ist noch vorhanden (Bedienungsanleitung "GIO-VP", Grafikkarte "Light Speed", "Das Desktop Gehäuse")
Passend für Spiele wie Wing Commander Privateer (1993), Command & Conquer (1995 / DOS), Dune 2, Commander Keen (1991), Doom (1993), Doom 2 (1994), Wolfenstein 3D (1992), Duke Nukem 3D (1996), Civilization II (1996), Ultima VIII - Pagan (1994), FIFA Soccer International (1995), uvm.

Das Super Sockel 7 System mit einem AMD K6-III+ ist dank des per Software einstellbaren CPU-Multiplikators ein echter Allrounder, wenn es darum geht auch ältere Systeme in der Geschwindigkeit zu "emulieren". Eigentlich ist der AMD K6-III+ eine CPU für Notebooks, kann aber mit seiner VCore von 2,0V auch problemlos auf einem Desktop-PC betrieben werden.

Super 7 - AMD K6 Komponenten
Gehäuse,

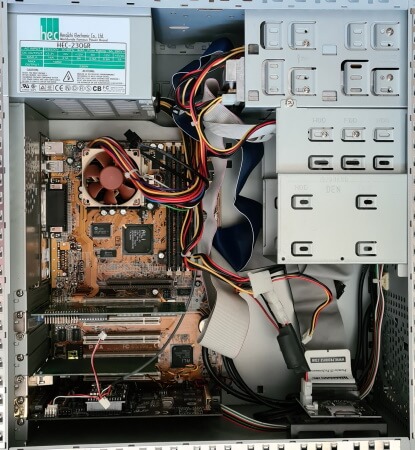

Innenansicht

logo-asus
logo-amdk63plus
logo-terratec
logo-win98

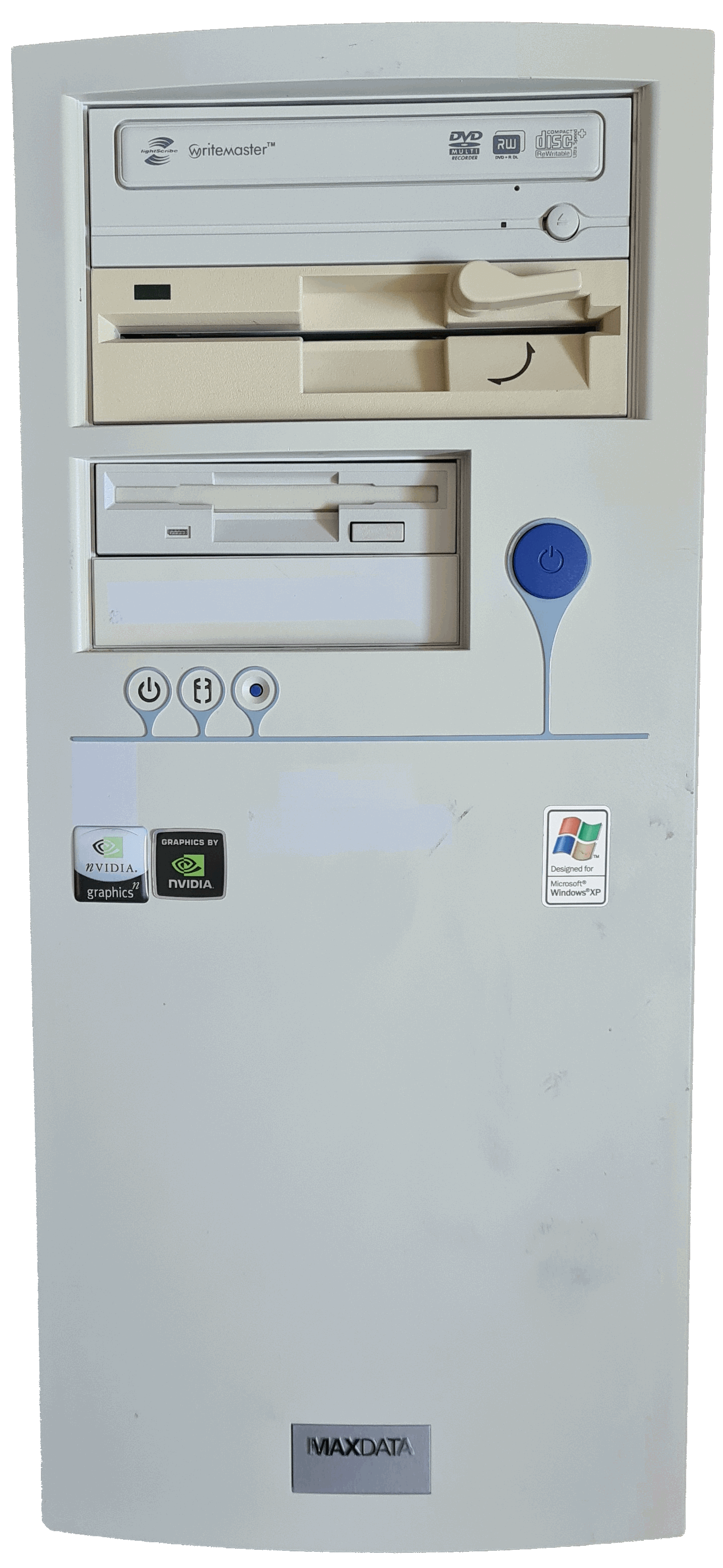

ATX Midi Tower, "MAXDATA Favorit VMX PCMD" (beheimatete ursprünglich einen Pentium 4)

super7-front-klein Super7-top-klein
Mainboard ASUS P5A (Acer ALi Aladdin V) Super Socket 7, Rev 1.03, BIOS: 1011.005 Beta (13.05.2002)
CPU AMD K6-III+ 450 @550 Mhz (via "setmul.exe")
RAM 512 MB SD-RAM, PC-100
Grafikkarte ICE Riva TNT2 M64, 32 MB, AGP
Soundkarte Terratec 16/96 Gold (ESS AudioDrive ES1868F) Soundkarte + Dreamblaster X2 Wavetable
Netzwerkkarte 3COM 3C905C-TX (100Mbit), WOL-fähig
Festplatte 32 GB SD-Karte FAT32 an "Sintechi SD -> IDE Adapter" mit EZ-Drive 9.06w
DVD/RW-Laufwerk Toshiba Samsung SH-S182M, Firmware SB00 (15.06.2006) (schreiben: DVD±R: 18x, CD-R: 48x, CD-RW: 32x, lesen: DVD±R: 16x, CD-R/RW: 48x)
3,5'' Laufwerk Mitsumi D369M3D
5,25'' Laufwerk TEAC FD-55GFR 7193U
Netzteil HEC-230GR
Betriebssystem Windows 98 SE
Anschlüsse COM1 + COM2 + LPT + PS/2 (Tastatur) + PS/2 (Maus) + 2x USB 1.x + GamePort
Sonstiges KVM mit Cherry G80-3000_SADE Tastatur und "Microsoft IntelliMouse Optical 1.1A" Maus
Passend für Spiele wie Unreal Tournament (1999), Command & Conquer (1995 / Windows+SVGA), Dungeon Keeper (1997), Half Life (1998), uvm.

Das Pentium III System mit dem VIA VT82C694T (Apollo Pro 133T) Chipsatz ist ein typischer Vertreter des 2001 von au-ja.de entdeckten VT82C686B-Southbridge Bugs, der beim Kopieren von großen Datenmengen zwischen zwei IDE Kanälen kann es zu Korruption und Datenverlusten kommen, wenn eine PCI Karte im System verbaut ist, die auf dem PCI Bus viel Last erzeugt (typischerweise Creative Labs Soundblaster Live! Soundkarten). Mit dem VIA 4-in Chipsatztreibern und nachgebesserten Mainboard-BIOS Versionen konnte das Problem eingegrenzt werden.

Pentium III 1000 Komponenten
Gehäuse,
Innenansicht

logo-asus
logo-win98
logo-winxp

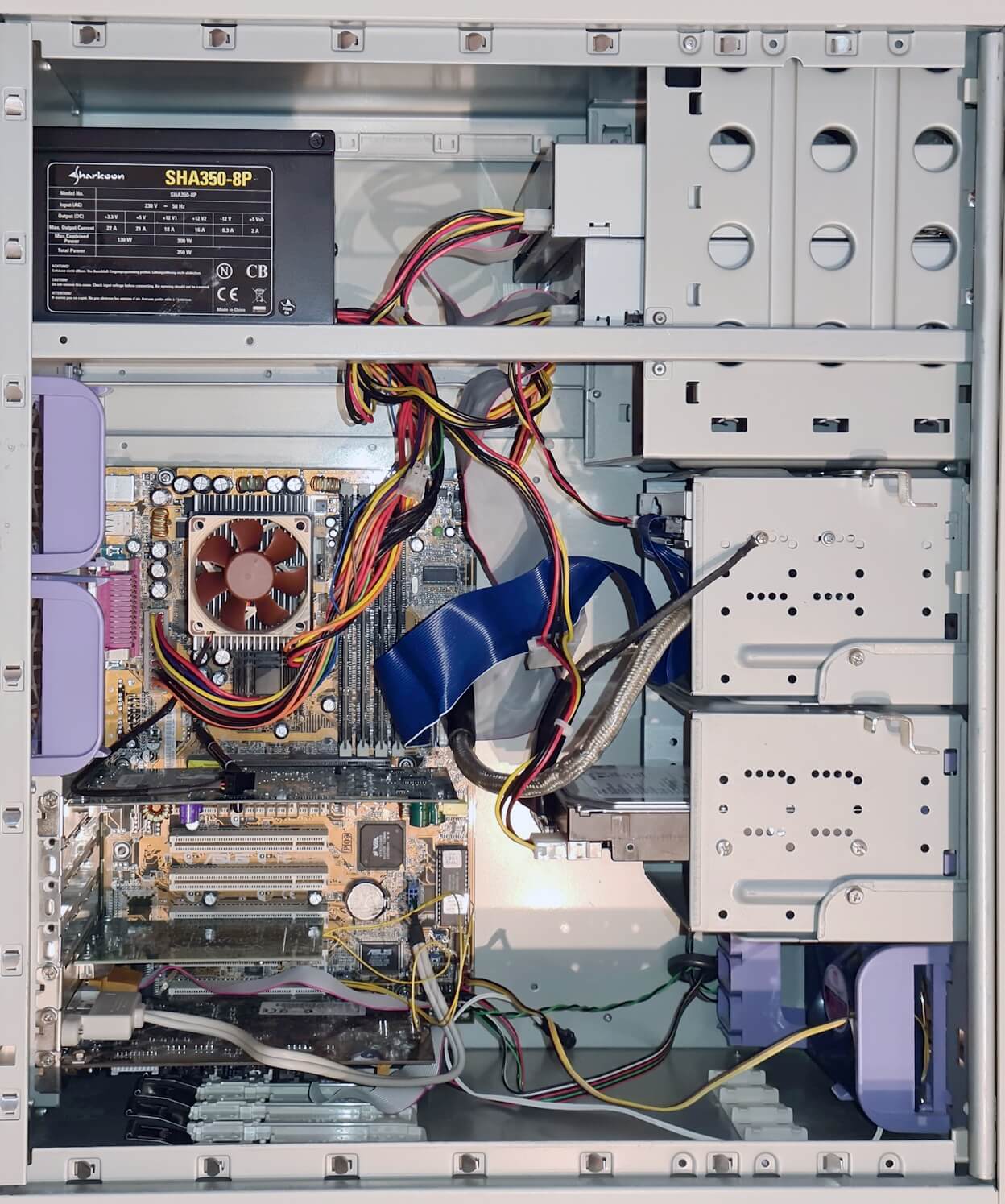

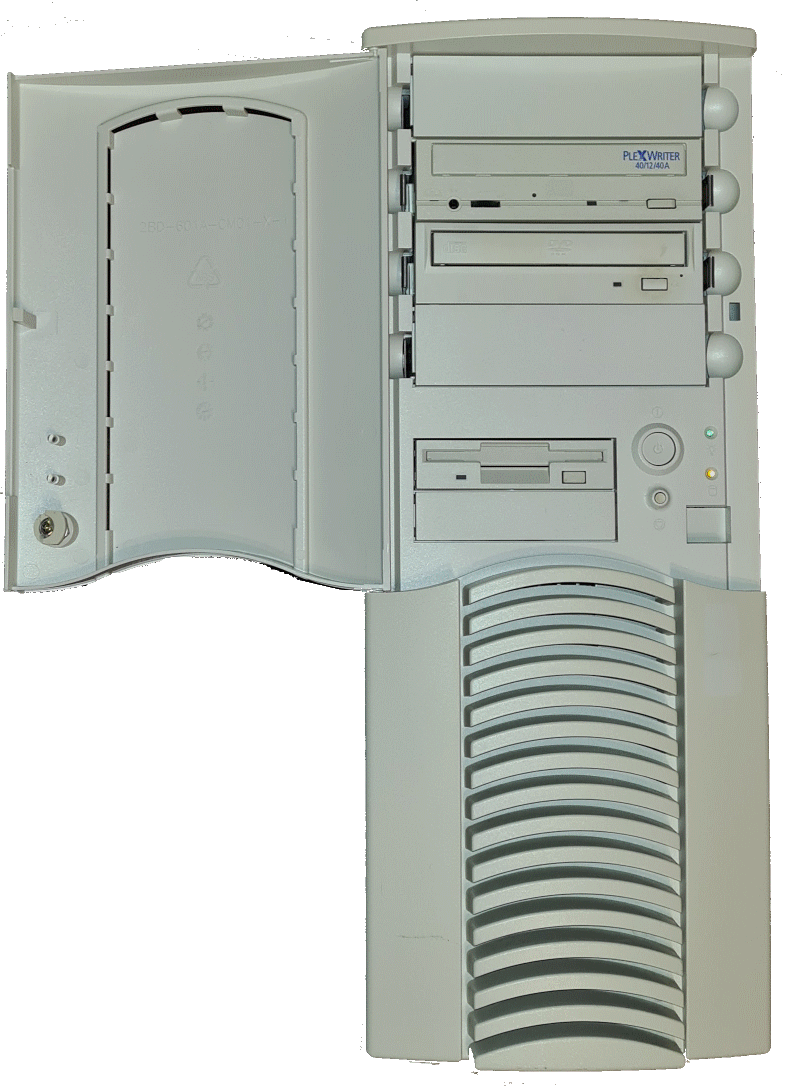

ATX Tower, Chieftec Dragon DX-01 W-D

chieftec-front-klein chieftec-top-klein
Mainboard ASUS TUV4X (Sockel 370), Rev 1.01, BIOS: 1006.002 Beta (23.09.2002)
CPU Pentium III - 1000 Mhz
RAM 1024 MB SD-RAM (4x 256 MB), PC-100
Grafikkarte Geforce 3 TI-200 (Medion)
Soundkarte Creative Sound Blaster Audigy 2 ZS, mit Audigy Support Pack 8.1
Netzwerkkarte 3COM 3C905C-TX (100Mbit), WOL-fähig
Festplatte Seagate Barracuda 7200.7, 120 GB
DVD Laufwerk Toshiba SD-M1802, Firmware J031 (lesen: DVD-Rom: 16x, CD-R/RW: 48x)
CD/RW-Laufwerk Plextor PX-W4012A, Firmware 1.07 (22.03.2006) (schreiben: CD-R: 40x, CD-RW: 12x, lesen: CD-R/RW: 40x)
3,5'' Laufwerk Mitsumi D369M3D
Netzteil Sharkoon SHA350-8P
Betriebssystem Windows 98 SE / XP
Anschlüsse COM1 + COM2 + LPT + PS/2 (Tastatur) + PS/2 (Maus) + 2x USB 1.x + GamePort (via Audigy Soundkarte)
Sonstiges KVM mit Cherry G80-3000_SADE Tastatur und "Microsoft IntelliMouse Optical 1.1A" Maus
Passend für Spiele wie kommt noch

Der Athlon XP ist mit seinem Releasedatum 2001 ein typischer Vertreter der Windows XP Ära. Die "Barton" Modellreihe erschien 2003 und war die letzte Stufe der Athlon-XP Entwicklung mit 512kb L2-Cache.
Die eingesetzte Grafikkarte "Radeon X800 Pro" wurde mit einer Modifikation des Video-BIOS auf das Modell "Radeon X800 XT PE" geflasht.

Athlon XP (Barton) Komponenten
Gehäuse,

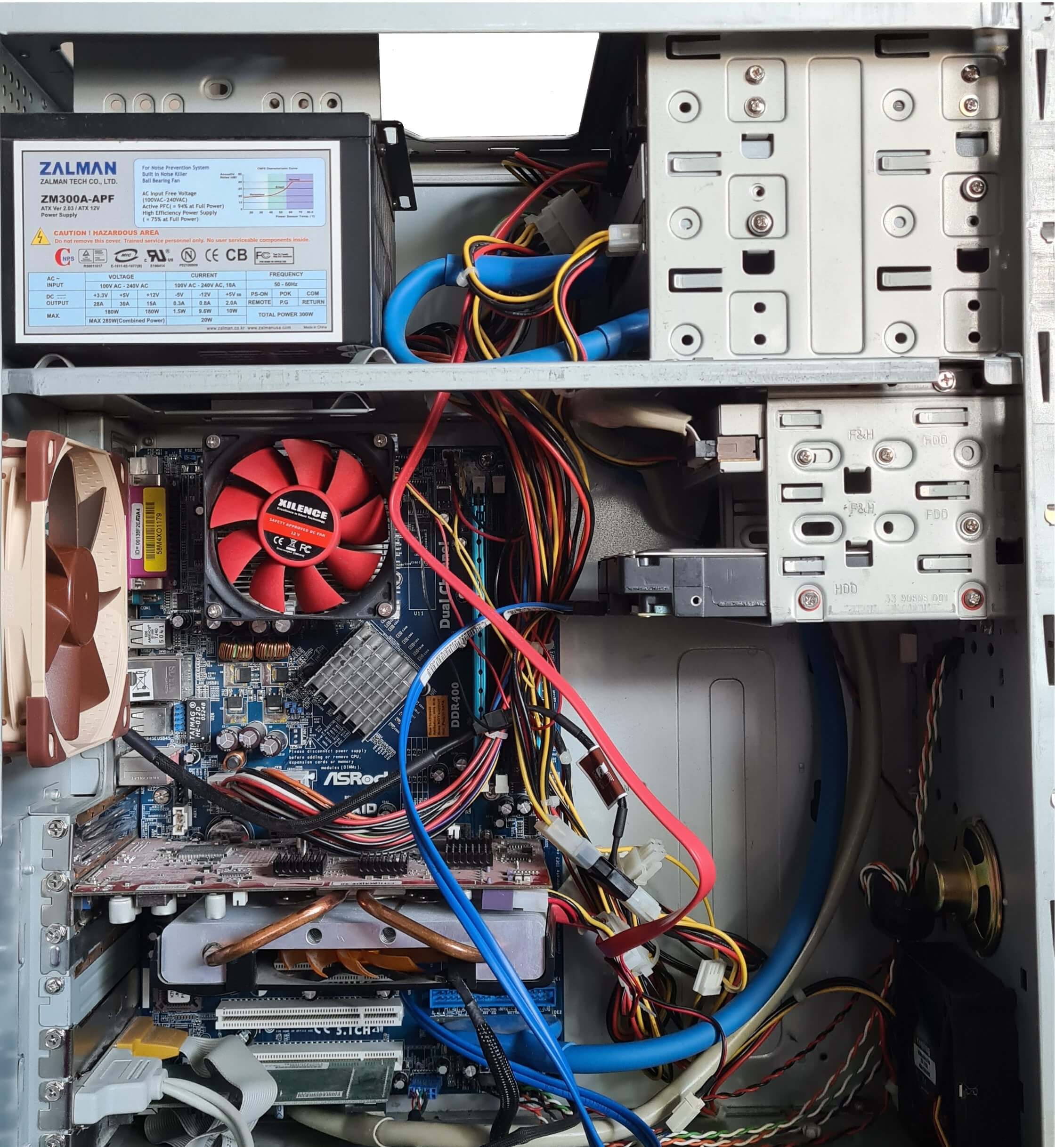

Innenansicht
logo-asrock
logo-winxp
ATX Penguin Midi Tower von Compucase

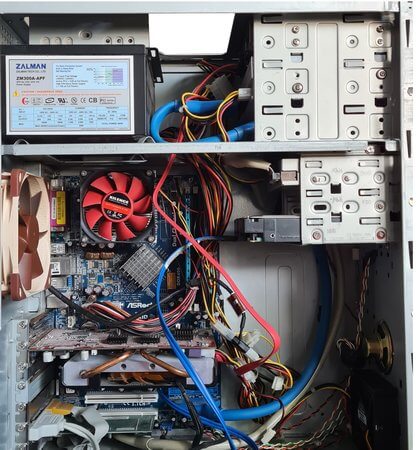

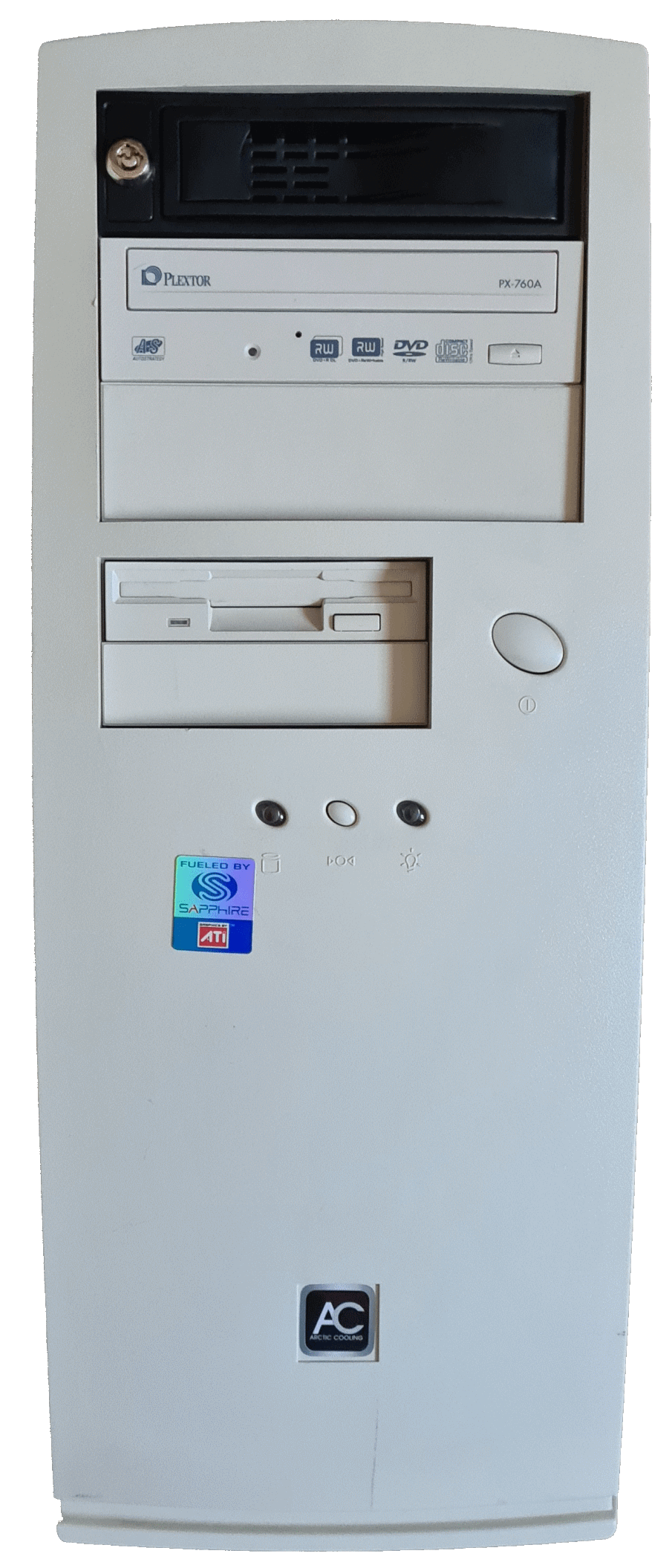

barton-front-klein barton-innen-klein
Mainboard Asrock K7NF2-RAID (nForce2 Chipsatz),Rev 1.04, BIOS: 1.30 (07.08.2006)
CPU Athlon XP 2500+ (Barton Core) mit 1833 Mhz (333 Mhz FSB)
RAM 2 GB Dual-Channel G.Skill DDR-RAM CL2.5 (PC3200)
Grafikkarte ATI Radeon X800 Pro @X800 XT PE (256 MB), AGP8X/4X, 1.5V
Soundkarte onboard, CMedia CMI9761A 5.1 channel AC'97 audio codec
Netzwerkkarte Realtek RTL8169/8110, 1 Gigabit
Festplatte 1 TB Seagate Constellation ES.3 ST1000NM0033 9ZM173
DVD/RW-Laufwerk Plextor PX-760A DVD-RW DL, Firmware 1.07 (18.08.2007) (schreiben: DVD±R: 18x, CD-R: 48x, CD-RW: 24x, lesen: DVD±R: 16x, CD-R/RW: 48x)
3,5'' Laufwerk Mitsumi D369M3D
Netzteil Zalman ZM300A-APF
Betriebssystem Windows XP
Anschlüsse COM1 + LPT + PS/2 (Tastatur) + PS/2 (Maus) + 6x USB 2.0 + GamePort
Sonstiges S2kCtl v1.5b103 - Programm für Stromsparmodus ("Bus Disconnect")
SATA-3,5'' Einbaurahmen
KVM mit Cherry G80-3000_SADE Tastatur und "Microsoft IntelliMouse Optical 1.1A" Maus
Passend für Spiele wie Unreal Tournament (2004), S.T.A.L.K.E.R.: Shadow of Chernobyl (2007), FarCry (2004), uvm.

Der Dell Optiplex ist ein typischer Bürorechner von 2010

Dell Optiplex 380 Komponenten

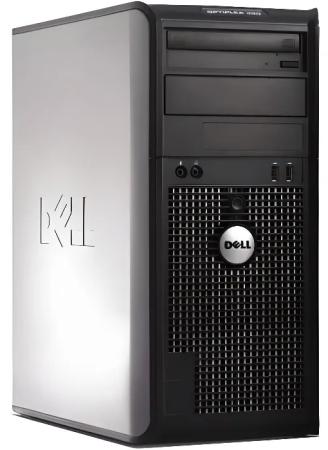

Gehäuse Foto kommt noch
Mainboard Dell Mainboard (G41 Express-Chipsatz), BIOS: A07 (17.07.2012)
CPU Intel Core2 Duo E7500 mit 2,93 GHz (1066 Mhz FSB)
RAM 6 GB DDR3-1066 MHz (1x 2 GB, 1x 4 GB)
Grafikkarte onboard, Intel GMA X4500, inkl. separate PCI-Express Karte für DVI-Anschluss
ersetzt durch passiv gekühlte Nvidia GT710 mit DVI
Soundkarte onboard HD-Audio
Netzwerkkarte Broadcom BCM57780-Gigabit-Netzwerkkarte, 1 Gigabit
Festplatte 240 GB SanDisk SSD
DVD/RW-Laufwerk HL-DT-ST GH50N, Firmware B103, SATA, (schreiben: DVD±R: 16x, CD-R: 48x, CD-RW: 32x, lesen: DVD±R: 16x, CD-R/RW: 48x)
3,5'' Laufwerk frei
Netzteil Dell mit 255 W
Betriebssystem Windows 7
Anschlüsse COM1 + LPT + 6x USB 2.0 + VGA + DVI, Line-Out und Line-In/Mikrofon (Rückseite), Mikrofon und Kopfhörer (Vorderseite)
Sonstiges Cooler Master MasterKeys Lite + Microsoft Wheel Mouse Optical 1.1A
Passend für Spiele wie Minecraft, DOSBox-Spiele, VICE (C64-Emulator)

Der Phenom II, hier ein Phenom II X2 550 "Callisto", ist ein Deneb-Quadcore mit zwei deaktivierten Kernen, bei dem im BIOS die beiden deaktivierten Kerne freigeschaltet wurden. Daher meldet er sich nun als "Phenom II X4 B50" und ist ein typischer Windows 7 Allrounder.

Phenom II X4 Komponenten

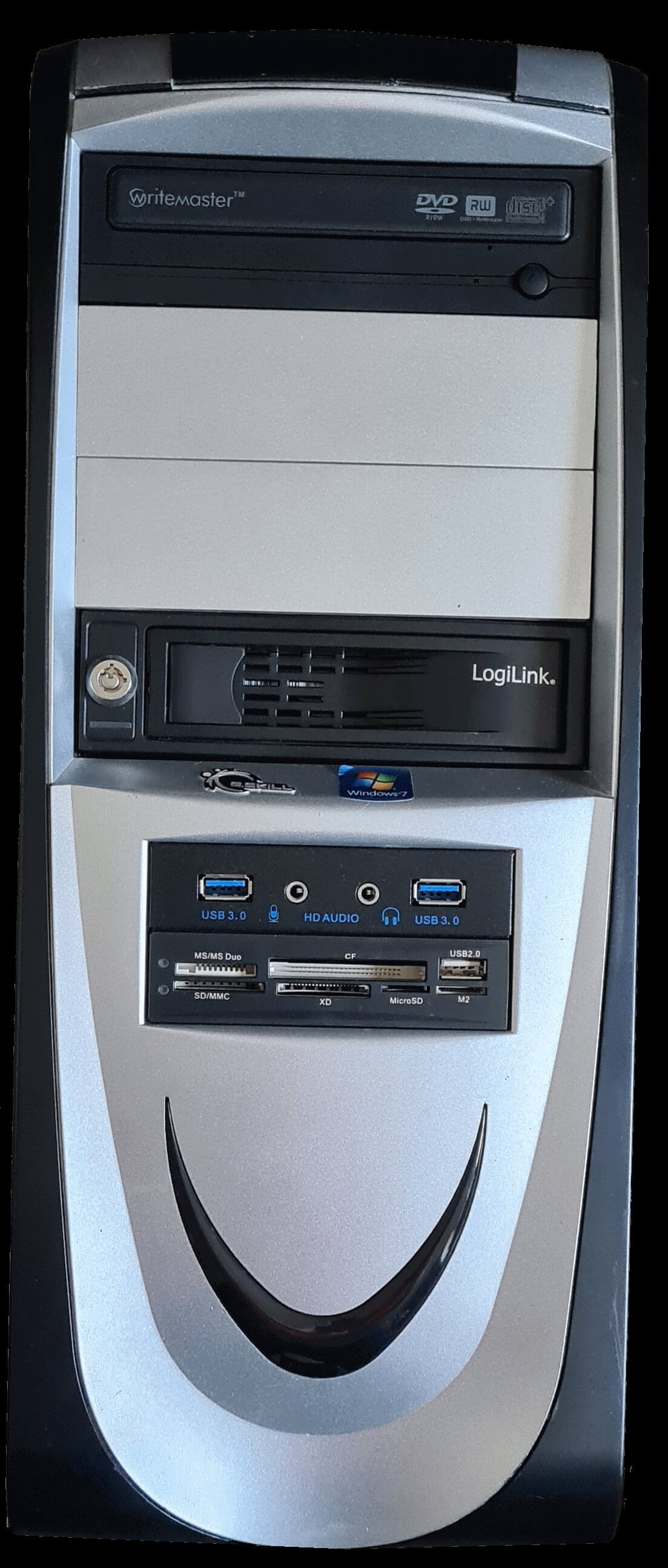

Gehäuse,

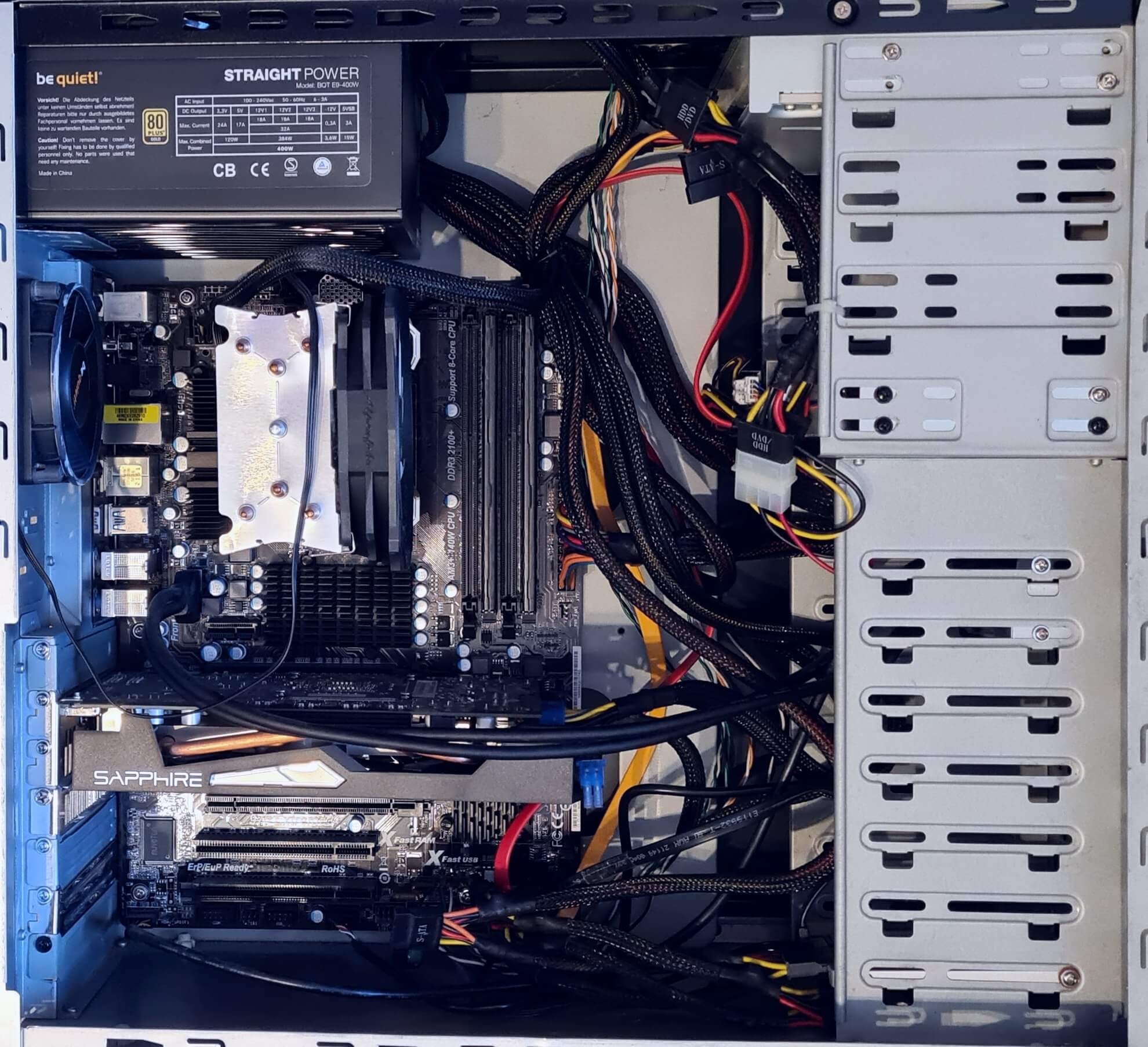

Innenansicht
logo-asrock
phenom2-klein phenom2-innen-klein
Mainboard Asrock 970 Extreme3 R2.0, BIOS: 2.60 (29.06.2016)
CPU Phenom II X2 550 (HDX550WFK2DGM) 3,1 GHz, "Callisto" mit allen 4 freigeschalteten Kernen => Phenom II X4 B50
RAM 8 GB (2x 4GB Corsair Dual Channel DDR3-800 Mhz, Dual Rank)
Grafikkarte Radeon Sapphire Dual-X R9 270X OC (4 GB)
Soundkarte onboard Realtek HD
Netzwerkkarte Realtek PCIe GBE onboard, 1 Gigabit
Festplatte Crucial CT256MX100SSD1 (256 GB)
Hitachi HDE721010SLA330 (1 TB)
DVD/RW-Laufwerk Samsung SH-W163A, Firmware ??? (schreiben: DVD±R: 16x, CD-R: 48x, CD-RW: 32x, lesen: DVD±R: 16x, CD-R/RW: 48x)
3,5'' Laufwerk DELL USB Floppy Drive, TEAC FD-05PUB -1374
Netzteil Be quiet, Straight Power, BQT E9-400W, 80 Plus Gold
Betriebssystem Windows 7
Anschlüsse PS/2 (Tastatur) + PS/2 (Maus)
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 4 x USB 2.0
- 1 x eSATA3 Connector
- 2 x USB 3.1 Gen1 Ports (Etron EJ188H)
- 1 x USB 3.1 Gen1 header für Frontanschluss (Etron EJ188H)
Sonstiges Card Reader an der Gehäusefront
SATA-3,5'' Einbaurahmen
Tastatur: "Peacock" Cherry G81-3004LPNDE
Maus: Microsoft IntelliMouse Optical 1.1A
Passend für Spiele wie Command & Conquer 3 - Tiberium Wars (2007), Doom (2016), S.T.A.L.K.E.R. - Lost Alpha Mod (2014), XCOM: Enemy Unknown (2012), Bud Spencer & Terence Hill - Slaps And Beans, Thimbleweed Park, uvm.

Der HP 6200 Pro SFF dient als leiser Mediaplayer.

HP 6200 Pro SFF Komponenten
Gehäuse,
Rückansicht

HP Small Form Factor Gehäuse (proprietär)

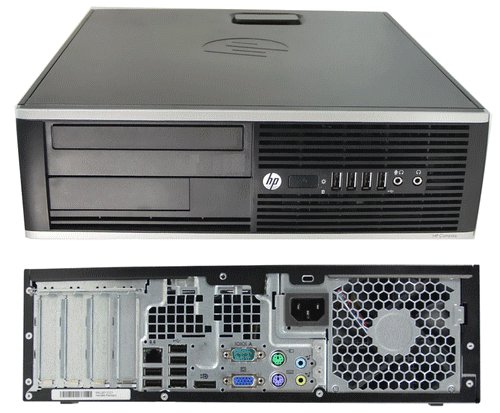

hp-6200-sff
Mainboard HP Compaq 6200 Pro Small Form Factor-PC, Chipsatz Intel Q65 Express, BIOS: 2.29 (04.04.2016)
CPU Intel i5-2500 mit 3,30 GHz, 6-MB L3 Cache (Sandy Bridge, LGA1155)
RAM 12 GB (3x 4GB PC3-10600, 1333-MHz)
Grafikkarte onboard Intel HD Graphics 2000 (Sandy Bridge GT1)
Soundkarte onboard Realtek High-Definition Audio
Netzwerkkarte onboard Intel 82579LM Gigabit
Festplatte Sandisk SSD Plus 120 GB
Western Digital WD20EADS-00S2B0, 2 TB, "Caviar Green", 5400 RPM
DVD/RW-Laufwerk Lite-On Philips DH-16ACSH (schreiben: DVD±R: 16x, CD-R: 48x, CD-RW: 24x, lesen: DVD±R: 16x, CD-RW: 40x, CD-R: 48x)
3,5'' Laufwerk n/a
Netzteil Hewlett Packard Enterprise 240W
Betriebssystem Windows 10
Anschlüsse PS/2 (Tastatur) + PS/2 (Maus)
1 x VGA
1 x Display Port
1 x COM1
4 x USB 2.0/1.1 Port (Front)
6 x USB 2.0/1.1 Port (Back)
1 x optical S/PDIF Out
2 x USB 3.0 über PCIe-Erweiterungskarte (Renesas Chipsatz)
Sonstiges SD-, CF-, etc. Kartenleser an der Front
SATA-3,5'' Einbaurahmen
Tastatur: DELL OEM
Maus: Logitec M185 kabellos

Der HP 8300 Pro SFF dient als Test PC.

HP 8300 Pro SFF Komponenten
Gehäuse,

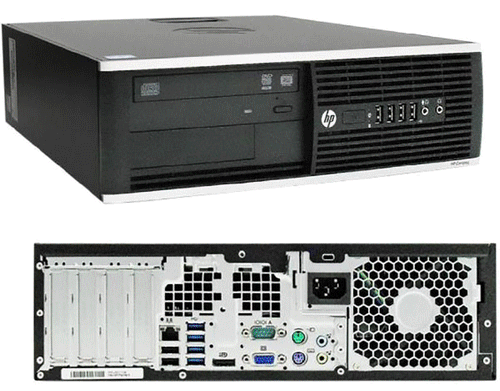

Rückansicht

HP Small Form Factor Gehäuse (proprietär)

hp-8300-sff
Mainboard HP Compaq 8300 Pro Small Form Factor-PC, Chipsatz Intel Q77 Express, BIOS: K01 3.03 (17.07.2016)
CPU Intel i5-3470 mit 3,20 GHz, 6-MB L3 Cache (Ivy Bridge, LGA1155)
RAM 16 GB (4x 4GB PC3-12800 SK Hynix, 1600-MHz)
Grafikkarte onboard Intel HD Graphics 2500 (Sandy Bridge GT1)
Soundkarte onboard Realtek High-Definition Audio
Netzwerkkarte onboard Intel 82579LM Gigabit
Festplatte Sandisk SSD Plus 120 GB
Seagate Barracuda Green ST2000DL003, 2 TB, 5900 RPM
DVD/RW-Laufwerk Lite-On SATA DVD-RW DH-16AASH 15C (schreiben: DVD±R: 16x, CD-R: 40x, CD-RW: 32x, lesen: DVD±R: 16x, CD-R/RW: 40x)
3,5'' Laufwerk DELL USB Floppy Drive, TEAC FD-05PUB -1374
Netzteil Hewlett Packard Enterprise 240W
Betriebssystem Windows XP/7/10
Anschlüsse

PS/2 (Tastatur) + PS/2 (Maus)
1 x VGA
1 x Display Port
1 x COM1
4 x USB 2.0/1.1 Port (Front)
2 x USB 2.0/1.1 Port (Back)
4 x USB 3.0 (Back)
1 x optical S/PDIF Out

Sonstiges SATA-3,5'' Einbaurahmen
KVM mit Cherry G80-3000_SADE Tastatur und "Microsoft IntelliMouse Optical 1.1A" Maus

Der Ryzen PC beheimatete ursprünglich einen Ryzen 5 1600, der Dank eines neuen BIOSes mit einen Ryzen 5 3600 aufgerüstet wurde. Da der Speichercontroller in den Ryzen-CPUs enthalten ist, kam der 1600er nicht mit übertaktetem RAM (bzw. XMP-Profil "3200 Mhz") zurecht und lief nur mit "2666 Mhz" stabil. Der 3600er hingegen kann stabil auf das RAM mit 3200 Mhz zugreifen.

Ryzen 5 Komponenten
Gehäuse,
Innenansicht

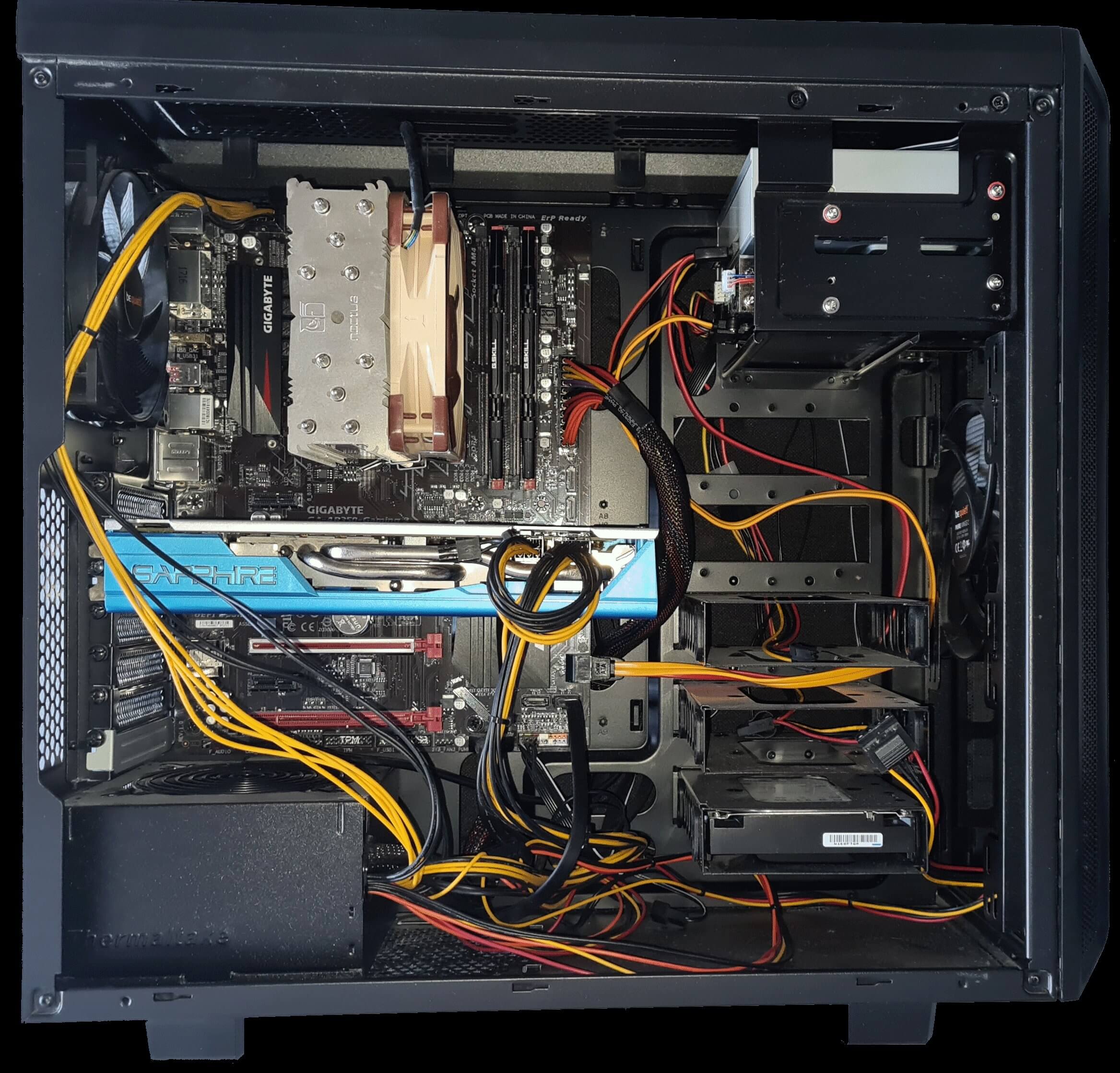

be quiet! Pure Base 600 - schallgedämmt, manuelle 3-stufige Lüftersteuerung an der Gehäusefront

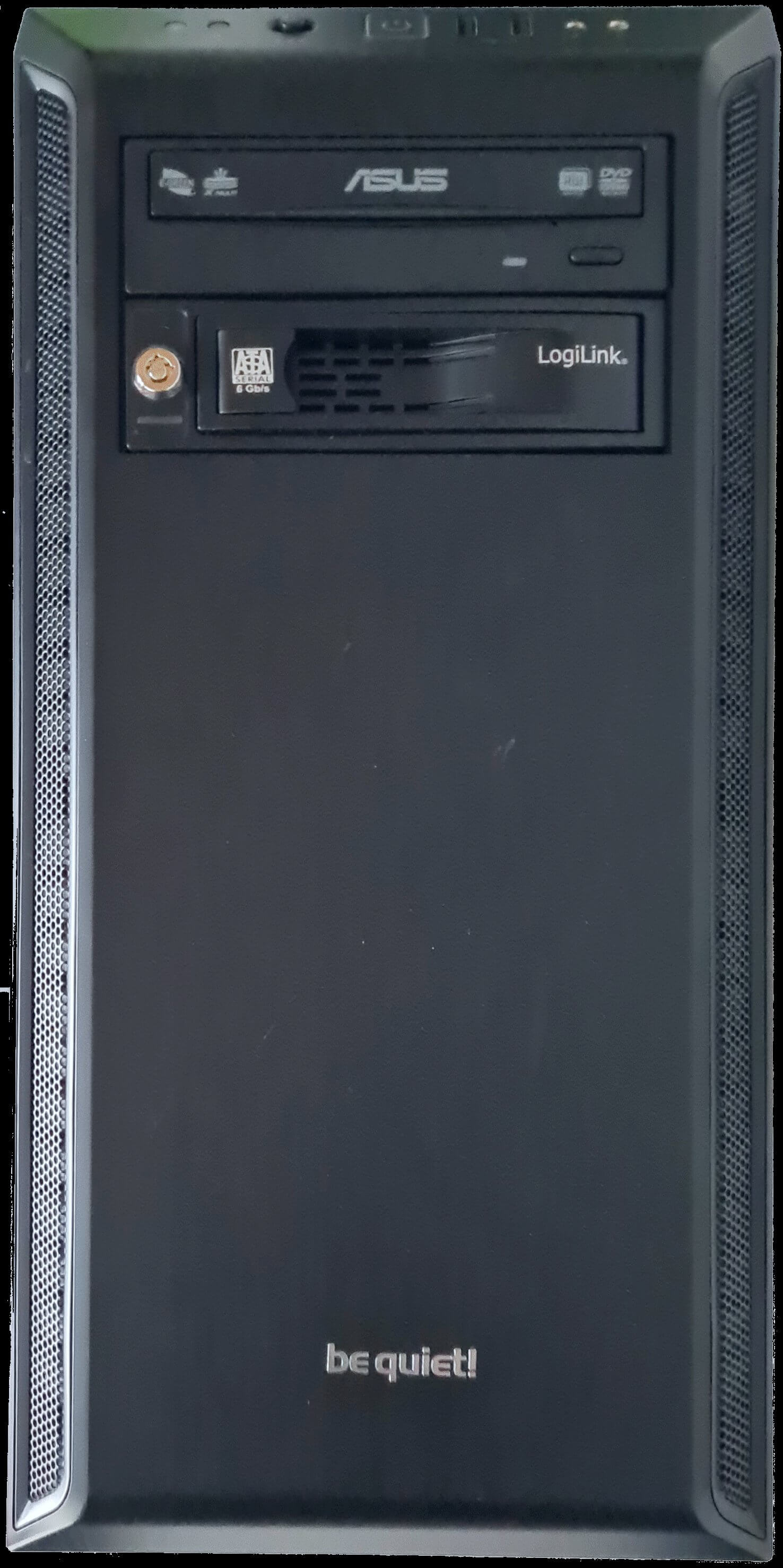

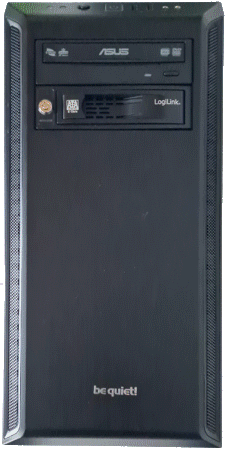

ryzen-front-klein ryzen-innen-klein
Mainboard Gigabyte GA-AB350-Gaming 3, BIOS: F52i (09.02.2023)
CPU Ryzen 5 3600 6-Core (6C/12T) mit 3,60 GHz (Turbo mit 4,20 Ghz)
RAM 16 GB (2x 8GB G.Skill DDR4-3200Mhz, Single Rank)
Grafikkarte Radeon Sapphire NITRO+ RX 580 SE (8 GB)
Soundkarte onboard Realtek HDA 5.1, ALC1220 Codec
Netzwerkkarte onboard Realtek RTL8169/8110, 1 Gigabit
Festplatte Samsung SSD 970 EVO 500 GB M.2 (NVMe)
Sandisk SSD 240 GB
Seagate Barracuda ST2000DM001-9YN164 2 TB
DVD/RW-Laufwerk Asus SATA DRW-24F1ST (schreiben: DVD±R: 24x, CD-R: 48x, CD-RW: 24x, lesen: DVD±R: 16x, CD-R/RW: 48x)
3,5'' Laufwerk DELL USB Floppy Drive, TEAC FD-05PUB
Netzteil Thermaltake Berlin 630W, W0393RE, 80 Plus Bronze
Betriebssystem Windows 11
Anschlüsse 1 x PS/2 Keyboard/Maus Port
4 x USB 3.1 Gen 1 Ports
2 x USB 3.1 Gen 2 Type-A Ports (rot)
1 x USB 2.0/1.1 Port
1 x optischer S/PDIF Out Connector
Sonstiges 2x Necroware Gameport Adapter (Gameport -> USB Adapter)
Tastatur: Cherry G80-3000LSMDE
Maus: Microsoft IntelliMouse Optical 1.1A
Passend für Spiele wie Command & Conquer Remastered Collection (2020), Wreckfest (2014), Diablo II: Resurrected (2021), Doom Eternal (2020), uvm.

Commodore 64 Systeme:

Den C64 gibt es neben den Originalversionen aus den 1980er Jahren mittlerweile auch als Nachbauten mit Softwareemulation (= THEC64) oder als Hardwareemulation (= Ultimate 64)

Commodore 64 Komponenten
Gehäuse,
Innenansicht

Brotkasten (original) von 1984

c64-innen-klein

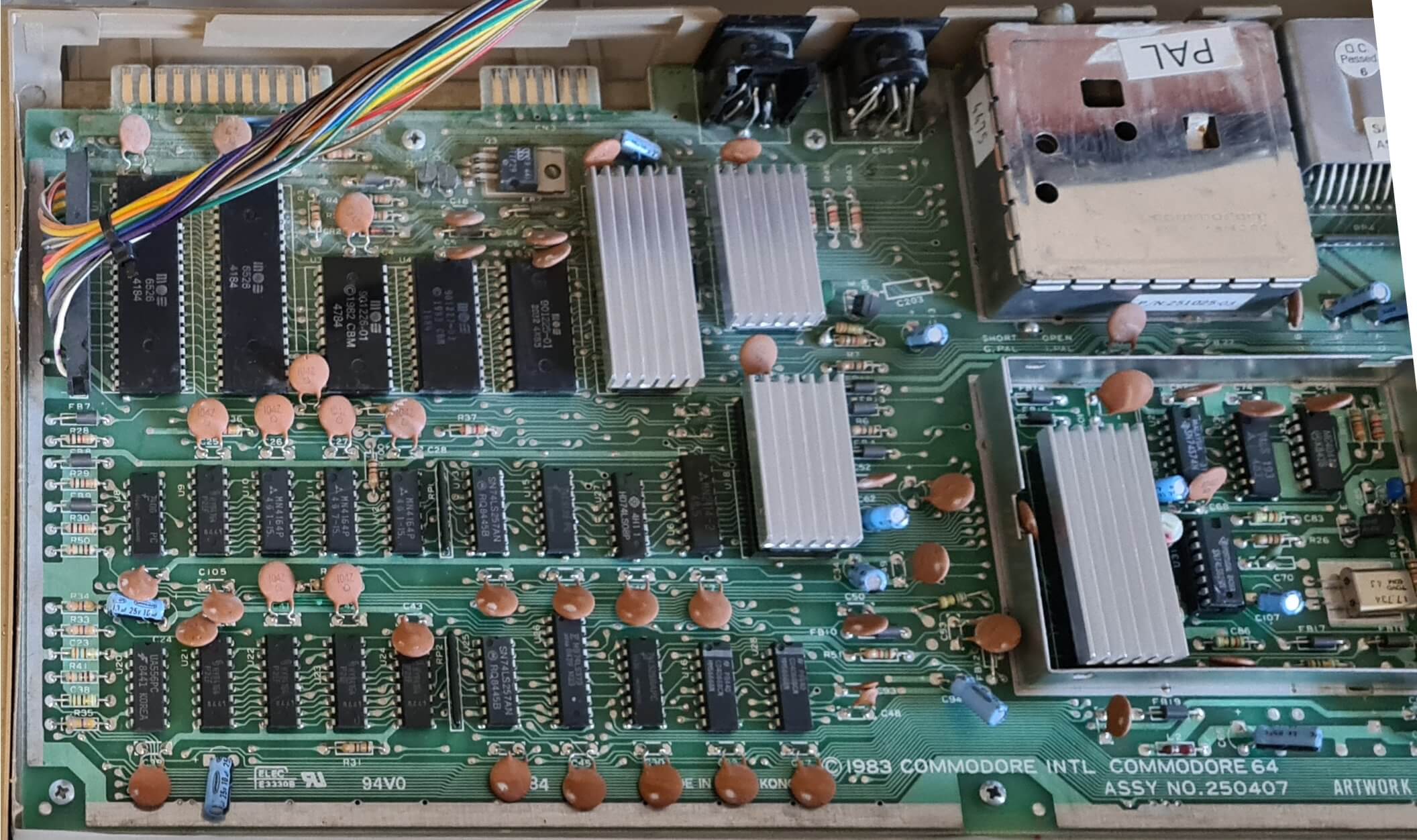

Mainboard ASSY NO. 250407, Artwork NO. 251137 REV. B
Sound original SID: MOS 6581 (gesockelt mit Kühler)
Netzteil "Commodore C64 PSU" (modernes Ersatznetzteil, da die alten C64-Originalnetzteile keinen Überspannungsschutz besitzen und dafür bekannt sind, dass mit der Zeit der integrierte Spannungsregler versagen kann.)
Floppy Commodore VC-1541
Besonderheiten einige Chips, die für ihre starke Wärmeentwicklung bekannt sind, wurden mit passenden Kühlern versehen:
28 Pin DIL: SID, PLA
40 Pin DIL: 6510 CPU, VIC-II
weitere Informationen Der Artikel unter https://www.creopard.de/10-gruende-warum-der-commodore-64-so-ein-besonderer-computer-war.htm beschreibt die Besonderheiten und die beispiellose Erfolgsgeschichte des C64.
THEC64 Maxi Komponenten

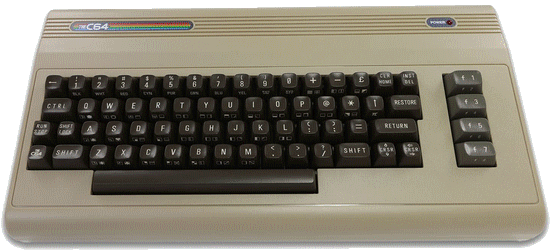

Gehäuse Brotkasten (Gehäuse-Replik mit C64 Maxi-Tastatur) von 2019
thec64-maxi
Mainboard THEC64 (ARM CPU), Firmware: 1.6.1 (17.12.2021)
Software basierte Emulation mit integriertem "VICE"-Emulator
Schnittstellen HDMI (720p mit 50 oder 60Hz)
1x USB 2.0 (hinten)
3x USB 2.0 (seitlich)
Ultimate 64 Komponenten
Gehäuse,
Innenansicht

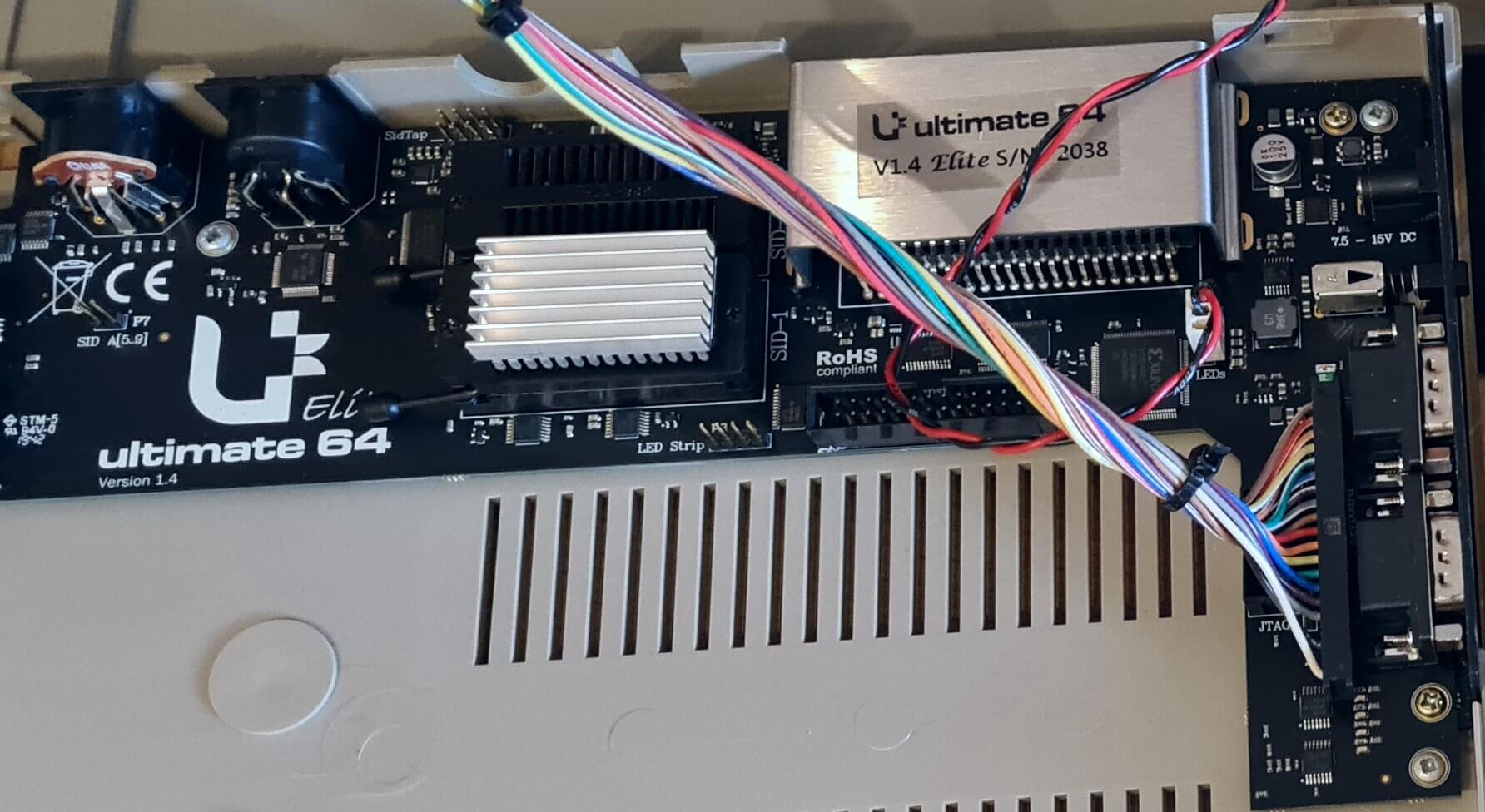

Brotkastengehäuse und Tastatur sind original, aber das Gehäuse beherbergt nun ein Ultimate 64 Mainboard von 2020

ultimate-64-innen-klein
Mainboard Ultimate Elite v1.4 (FPGA), Firmware: 3.10a (24.07.2021)
Hardware basierte Emulation
Sound original SID: MOS 6581 (gesockelt mit Kühler)
Schnittstellen HDMI (720 x 576 bei 50 Hz)
2x Controlports
1x Expansionsport
1x Audio-/Videobuchse
1x IEC-Buchse
1x Kassettenport
1x LAN RJ45
2x USB extern + 1x USB intern
weitere Informationen unter https://www.creopard.de/2021/10/ultimate-64-commodore-ersatz-hinweise.htm gibt es zahlreiche Hinweise zur Einrichtung und Konfiguration eines Ultimate 64
Unterstüzen Sie dieses Projekt mit Ihrer Spende

Herzlichen Glückwunsch,
Ihr Werbeblocker funktioniert!

Wenn Sie unsere Inhalte nützlich finden, würden wir uns über eine kleine Unterstützung freuen. Sie können auch gerne Ihren Werbeblocker für diese Seite deaktivieren, um kostenlose Dienste weiterhin zu ermöglichen.

Dieser Hinweis erscheint, weil Sie einen Werbeblocker verwenden.
